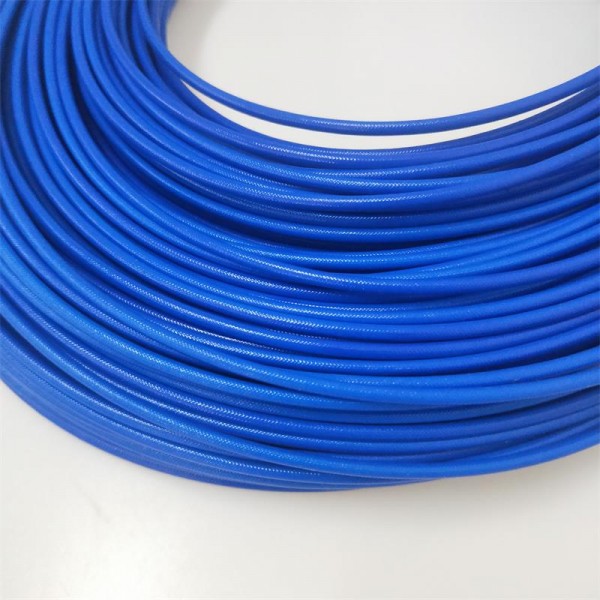

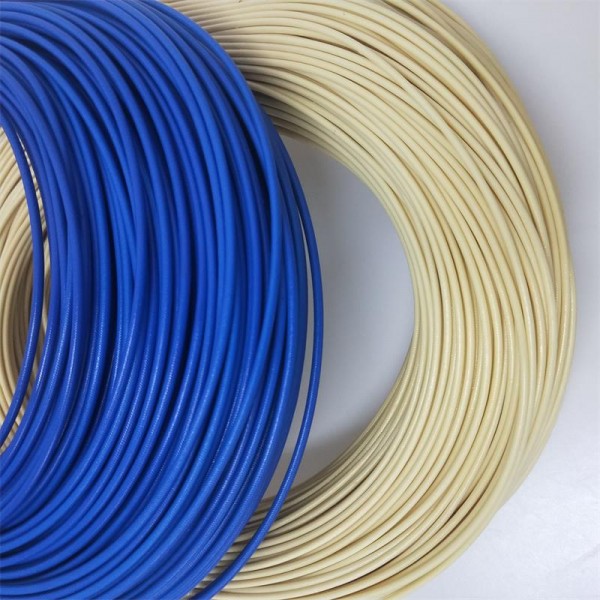

硅树脂玻璃纤维套管；是由无碱玻璃纤维纱编织成管后经高温处理，涂以有机硅树脂而成。该套管具有良好的介电性能、自熄性和优良的柔软性，广泛用于H级&N级电机绝缘、家用电器、电热设备、电视及电子仪器的机内布袋线集束等绝缘保护。
技术指标：
|
型号 |
测试条件 |
耐燃烧性 |
耐温 |
击穿电压等级 |
平均电压 |
低个别值 |
|
SGS-15 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
C |
1500V |
1000V |
|
SGS-25 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
B |
2500V |
1800V |
|
SGS-40 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
B |
4000V |
3000V |
|
SRS-70 |
UL1441 |
UL VW-1 |
﹢200℃-10℃ |
A |
7000V |
5000V |
规格：(mm)
|
内 径 |
壁 厚 |
||
|
标 称 |
公 差 |
A级小值 |
B．C级小值 |
|
0.5-2.5 |
+ 0.25 -0.05 |
0.38 |
0.20 |
|
3.0-4.0 |
+ 0.30 -0.05 |
0.46 |
0.23 |
|
5.0-6.0 |
+ 0.35 -0.05 |
0.50 |
0.30 |
|
7.0-9.0 |
+ 0.50 -0.05 |
0.54 |
0.35 |
|
10.0-14.0 |
+ 0.70 -0.05 |
0.64 |
0.43 |
|
15.0-25.0 |
|
|
|
|
26.0-35.0 |
|
|
|
